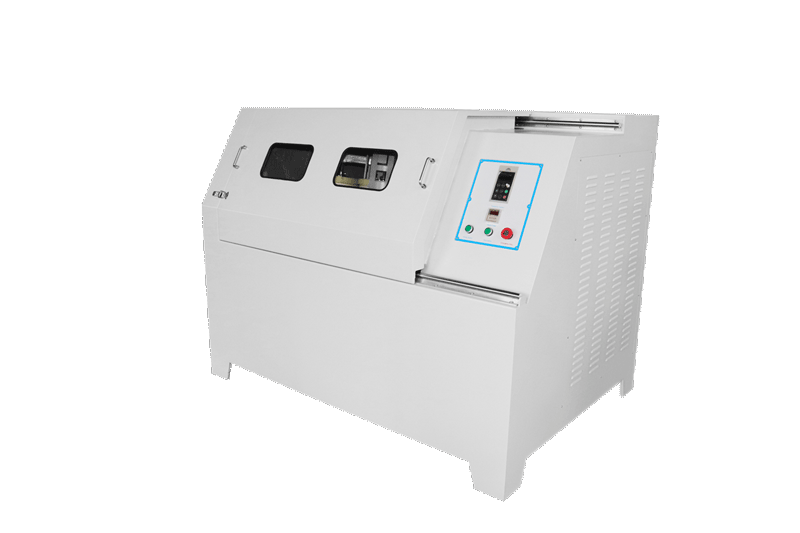

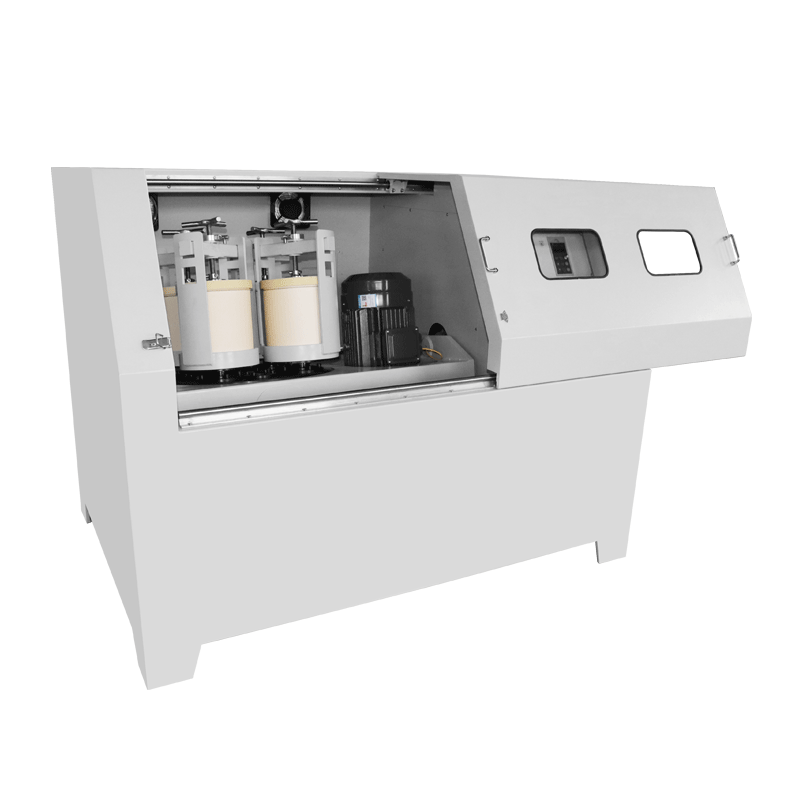

全方位生产型行星球磨机 QM-QX系列20~100L

产品介绍

全方位生产型行星式球磨机生产量大，生产周期短，生产效率高，在行星结构自转公转的同时，整体做360度旋转，从而达到多维多向研磨，可以解决一些材料容易沉底和结板的问题。

产品用途

行星球磨机广泛应用于地质、矿产、冶金、电子、建材、陶瓷、化工、轻工、医药、环保等部门，适用于电子陶瓷、结构陶瓷、磁性材料、钴酸锂、锰酸锂、催化剂、荧光粉、长余辉发光粉、稀土抛光粉、电子玻璃粉、燃料电池、氧化锌压敏电阻、压电陶瓷、纳米材料、圆片陶瓷电容、MLCC、热敏电阻（PTC、NTC）、ZnO压敏电阻、介质陶瓷、氧化铝陶瓷、氧化锆陶瓷、荧光粉、氧化锌粉料、氧化钴粉料、Ni-Zn铁氧体、Mn-Zn铁氧体等产品的生产领域。

产品特点

高效研磨：通过行星运动叠加翻转功能，磨球与物料产生多维撞击、剪切，实现微米至纳米级细度（最小可达0.1微米）。
稳定耐用：采用加厚钢板、精密齿轮传动及液态油自润滑设计，确保设备在长期高负荷下的稳定性与低噪音运行。
灵活控制：支持变频无级调速、程控定时操作，可设置正反转及定点运行模式，适应不同工艺需求。
安全便捷：配备刹车锁止功能，翻转角度可任意停止；集成吊装与倒料装置，降低劳动强度。

技术参数

全方位生产型行星球磨机技术参数(一)

型号	规格	可配球磨罐规格	数量	可配真空球磨罐规格
QM-QX16	16L	2-4L	4只	1-3L
QM-QX20	20L	2-5L	4只	1-4L
QM-QX40	40L	4-10L	4只	2-5L
QM-QX60	60L	10-15L	4只	5-10L
QM-QX80	80L	15-20L	4只	15L
QM-QX100	100L	15-25L	4只	15-20L

全方位生产型行星球磨机技术参数(二)

型号规格	设备电源	电机功率 (kW)	运行设定总时长(min)	正反交替运行时间(min)	可调转速		噪声≤db
型号规格	设备电源	电机功率 (kW)	运行设定总时长(min)	正反交替运行时间(min)	公转(rpm)	自转(rpm)	噪声≤db
QM-QX16	380V-50Hz	3	1-9999	1-999	-	0-510	60±5
QM-QX20	380V-50Hz	4	1-9999	1-999	0-215	0-430	65±5
QM-QX40	380V-50Hz	5.5	1-9999	1-999	0-195	0-390	70±5
QM-QX60	380V-50Hz	-	1-9999	1-999	-	-	-
QM-QX80	380V-50Hz	11	1-9999	1-999	-	0-240	-
QM-QX100	380V-50Hz	11	1-9999	1-999	-	0-240	-

全方位生产型行星球磨机技术参数(三)

型号规格	电机功率(kW)	调速方式	转速比(公转:自转)	设备重量(kg)	设备体积(mm)
QM-QX16	3	变频调速	1:2	580	153010181100
QM-QX20	4	变频调速	1:2	1180	170012101300
QM-QX40	5.5	变频调速	1:2	1430	190014501480
QM-QX60	-	变频调速	1:2	-	-
QM-QX80	11	变频调速	1:2	3900	293916802450
QM-QX100	11	变频调速	1:1.5	3900	293916802450

传动方式	齿轮传动
工作方式	两个或四个球磨罐同时工作
最大装样量(物料+磨球)	球磨罐容积的三分之二
球磨罐体积	每罐2L-25L,总体积16L-100L
进料粒度	土壤料≤10mm,其他料≤3mm
出料粒度	最小可达0.1μm(不同物料及研磨工艺会有差异)
翻转角度范围	360°
调速方式	品牌变频器无级调速
可选配件	温度控制(空冷、液氮、加热)、超声波、筛分器、控制面板
