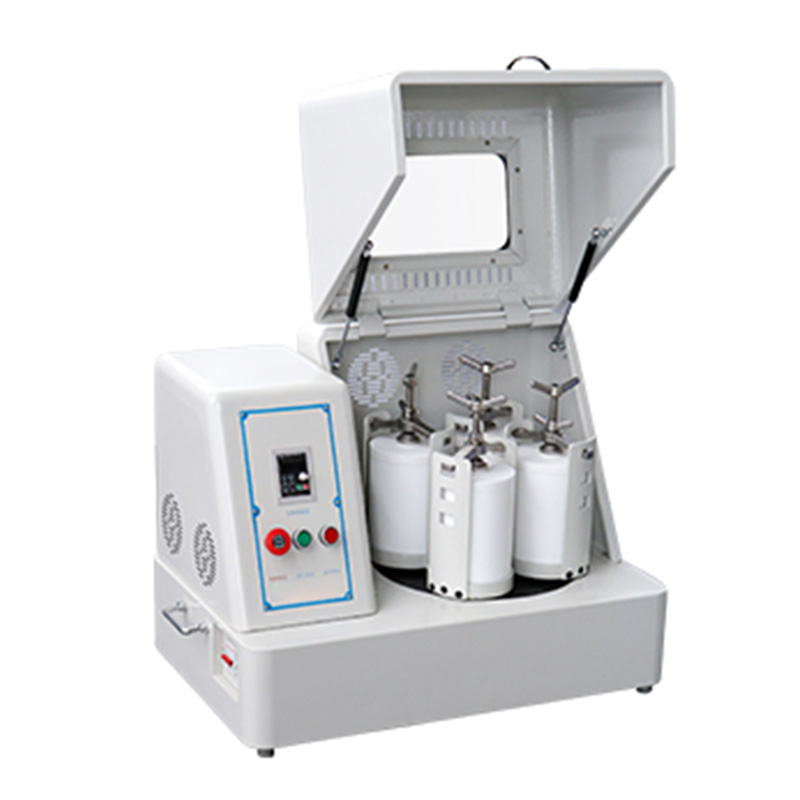

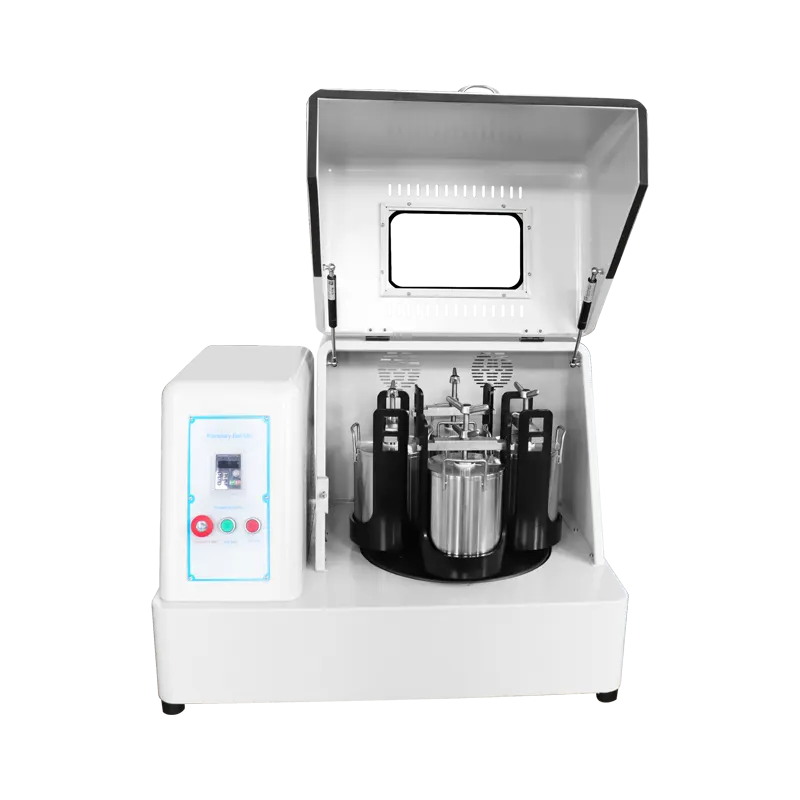

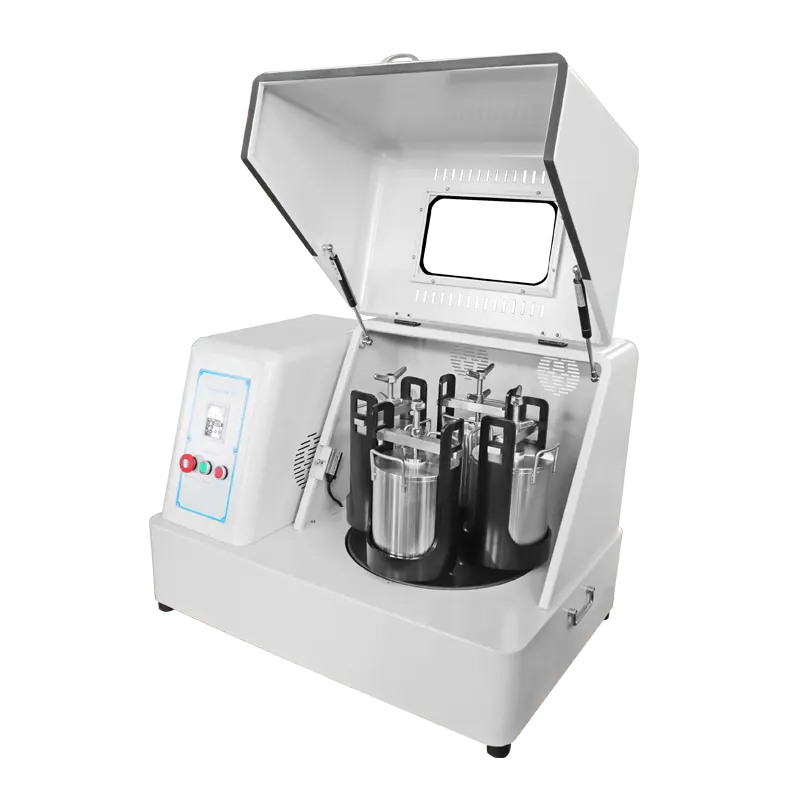

立式方形行星式球磨机 XQM系列0.4~200L

产品介绍

立式方形行星球磨机是混和、细磨、小样制备、新产品研制和小批量生产高新技术材料的粉体装置。我司行星式球磨机体积小、功能全、效率高、噪声低，是科研单位、高等院校、企业实验室获取研究试样（每次实验可同时获得四个样品）的理想设备，配用真空球磨罐，可在真空状态下磨制试样。

立式方形行星球磨机

产品用途

立式方形行星球磨机广泛应用于地质、矿产、冶金、电子、建材、陶瓷、化工、轻工、医药、环保等部门，适用于电子陶瓷、结构陶瓷、磁性材料、钴酸锂、锰酸锂、催化剂、荧光粉、长余辉发光粉、稀土抛光粉、电子玻璃粉、燃料电池、氧化锌压敏电阻、压电陶瓷、纳米材料、圆片陶瓷电容、MLCC、热敏电阻（PTC、NTC）、ZnO压敏电阻、介质陶瓷、氧化铝陶瓷、氧化锆陶瓷、荧光粉、氧化锌粉料、氧化钴粉料、Ni-Zn铁氧体、Mn-Zn铁氧体等产品的生产领域。

立式方形行星球磨机

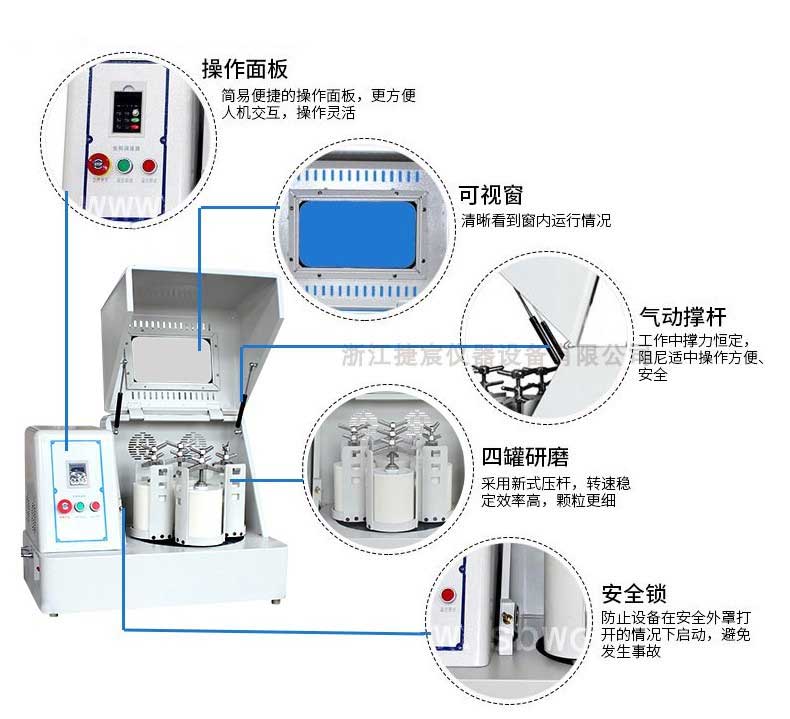

产品特点

设备外壳采用方形设计元素，高精密模具冲压成型，大方精致，高端稳重；机加零件采用数控加工工艺，行星盘整体铸造成型，传动齿轮选用特殊材质精密齿轮，确保设备高速运行时平稳安静；磨罐压紧装置操作便捷、安全可靠。

结构设计
- 方形机身：采用高精密模具冲压成型，兼顾美观与稳定性，有效降低设备振动。
- 行星传动系统：行星齿轮与太阳轮配合，实现磨罐的公转与自转复合运动，提高研磨效率。
性能优势
- 高效研磨：通过变频调速控制转速，满足不同物料的粒度需求。
- 多功能性：支持干磨、湿磨、真空磨及低温研磨，适配多种材质球磨罐（如不锈钢、刚玉、氧化锆）。
- 智能化控制：配备液晶触摸屏，可编程设定研磨时间、正反转周期及转速，支持多任务监控与数据记录。
安全与便捷
- 安全防护：电磁锁门设计、开闭保护开关及防松螺帽，确保高速运行时的安全性。
- 降噪设计：齿轮箱采用固态润滑或液态油自润滑系统，降低运行噪音至60分贝以下。

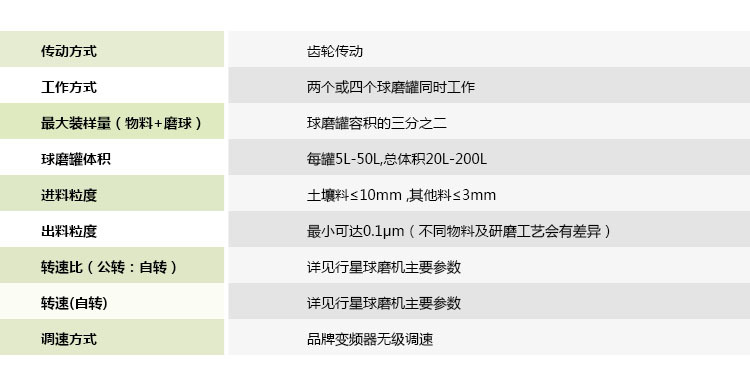

技术参数

基本配置参数表

型号	规格	规格分类	可配球磨罐规格	数量	可配真空罐规格	设备重量 (kg)	设备体积 (mm)
XQM-0.4	0.4L	实验款	25-100mL	4只	可配50mL真空球磨罐	35	550x300x360
XQM-1	1L	实验款	50-500mL	4只	可配50-250mL真空球磨罐	100	760×470×580
XQM-2	2L	实验款	50-500mL	4只	可配50-250mL真空球磨罐	100	760×470×580
XQM-4	4L	实验款	250-1000mL	4只	可配50-500mL真空球磨罐	100	760×470×580
XQM-6	6L	实验款	1-1.5L	4只	可配50-1000mL真空球磨罐	100	760×470×580
XQM-8	8L	实验款	1-2L	4只	可配50-1500mL真空球磨罐	168	900×600×640
XQM-10	10L	实验款	1-2.5L	4只	可配1-2L真空球磨罐	168	900×600×640
XQM-12	12L	实验款	1-3L	4只	可配1-2L真空球磨罐	168	900×600×640
XQM-16	16L	实验款	2-4L	4只	可配1-3L真空球磨罐	203	950×600×710
XQM-20	20L	生产款	2-5L	4只	可配2-4L真空球磨罐	392	1200×790×930
XQM-40	40L	生产款	5-10L	4只	可配5L真空球磨罐	656	1400×880×1070
XQM-60	60L	生产款	10-15L	4只	可配10L真空球磨罐	950	1600×1070×1250
XQM-80	80L	生产款	15-20L	4只	可配15L真空球磨罐	1300	1750×1140×1330
XQM-100	100L	生产款	20-25L	4只	可配20L真空球磨罐	1300	1800×1150×1140
XQM-200	200L	生产款	50L	4只	可配25L真空球磨罐	2725	2670×1600×2804

性能参数表

型号	设备电源	电源接头	电机功率 (kW)	调速方式	运行设定总时间(min)	正反交替运行时间(min)	行星盘转速 (rpm)	磨罐转速 (rpm)	转速比	噪声 (dB)
XQM-0.4	220V 50Hz	单相	0.25kW	变频调速	1-9999	1-999	0-435	0-870	1:2	58±5
XQM-1	220V 50Hz	单相	0.75kW	变频调速	1-9999	1-999	0-405	0-810	1:2	60±5
XQM-2	220V 50Hz	单相	0.75kW	变频调速	1-9999	1-999	0-405	0-810	1:2	60±5
XQM-4	220V 50Hz	单相	0.75kW	变频调速	1-9999	1-999	0-405	0-810	1:2	60±5
XQM-6	220V 50Hz	单相	0.75kW	变频调速	1-9999	1-999	0-335	0-670	1:2	60±5
XQM-8	220V 50Hz	单相	1.5kW	变频调速	1-9999	1-999	0-290	0-580	1:2	60±5
XQM-10	220V 50Hz	单相	1.5kW	变频调速	1-9999	1-999	0-290	0-580	1:2	60±5
XQM-12	220V 50Hz	单相	1.5kW	变频调速	1-9999	1-999	0-290	0-580	1:2	60±5
XQM-16	380V 50Hz	三相	3kW	变频调速	1-9999	1-999	0-255	0-510	1:2	65±5
XQM-20	380V 50Hz	三相	4kW	触控屏	1-9999	1-999	0-215	0-430	1:2	65±5
XQM-40	380V 50Hz	三相	5.5kW	触控屏	1-9999	1-999	0-195	0-390	1:2	68±5
XQM-60	380V 50Hz	三相	7.5kW	触控屏	1-9999	1-999	0-174	0-260	1:1.5	68±5
XQM-80	380V 50Hz	三相	11kW	触控屏	1-9999	1-999	0-151	0-242	1:1.5	68±5
XQM-100	380V 50Hz	三相	11kW	触控屏	1-9999	1-999	0-151	0-242	1:1.5	68±5
XQM-200	380V 50Hz	三相	22kW	触控屏	1-9999	1-999	0-143	0-215	1:1.5	68±5

工作原理

立式方形行星球磨机通过行星运动机制实现物料的高效研磨：

行星运动：主转盘带动四个球磨罐绕中心轴公转，同时各罐绕自身轴心反向自转，形成复合运动轨迹。
研磨机制：罐内磨球在高速运动中产生碰撞、剪切及摩擦，对物料进行粉碎与混合，适用于干/湿法及真空环境。
粒度控制：通过调整转速、研磨时间及磨球配比，可将物料粉碎至纳米级（0.1微米）。

选型指南

容量需求
- 实验室级：选择1-4L小型设备，适配50ml-1L球磨罐，适合小样制备。
- 生产级：20L以上大型设备（如XQM系列），支持批量生产，需配合吊装及振动筛分出料装置。
材质选择
- 研磨罐材质：根据物料特性选择不锈钢（防污染）、刚玉（耐腐蚀）或氧化锆（高硬度）。
控制方式
- 优先选择变频调速、可编程控制的型号，以提高实验重复性。
安全与维护
- 需关注设备的润滑系统（如液态油自润滑）及齿轮耐用性，确保长期稳定运行。
特殊需求
- 如需真空或惰性气体环境研磨，需选配真空球磨罐及密封装置。
