重型卧式行星式球磨机 WXQM系列

产品介绍

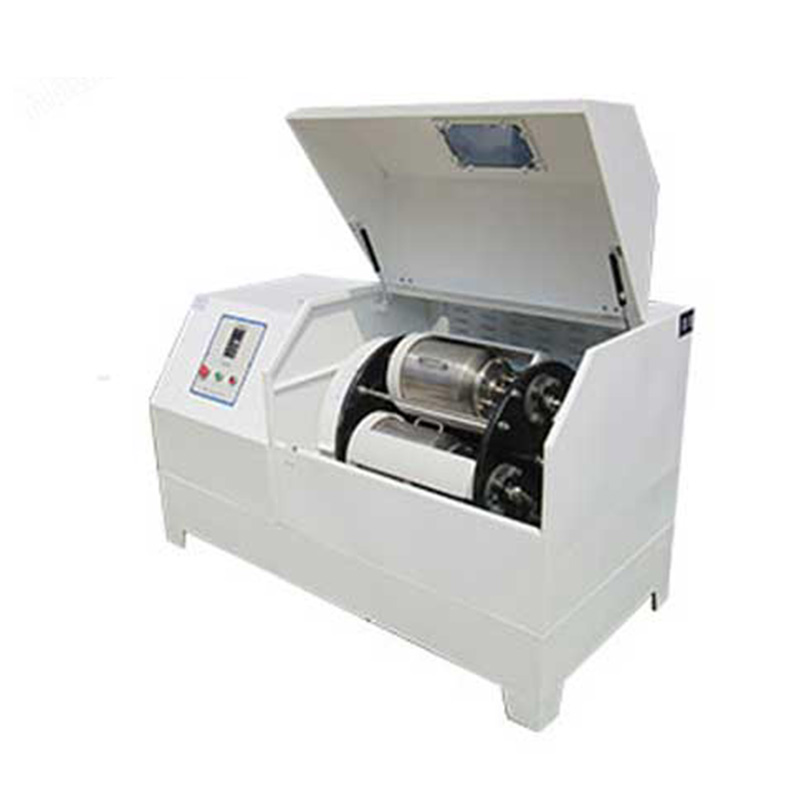

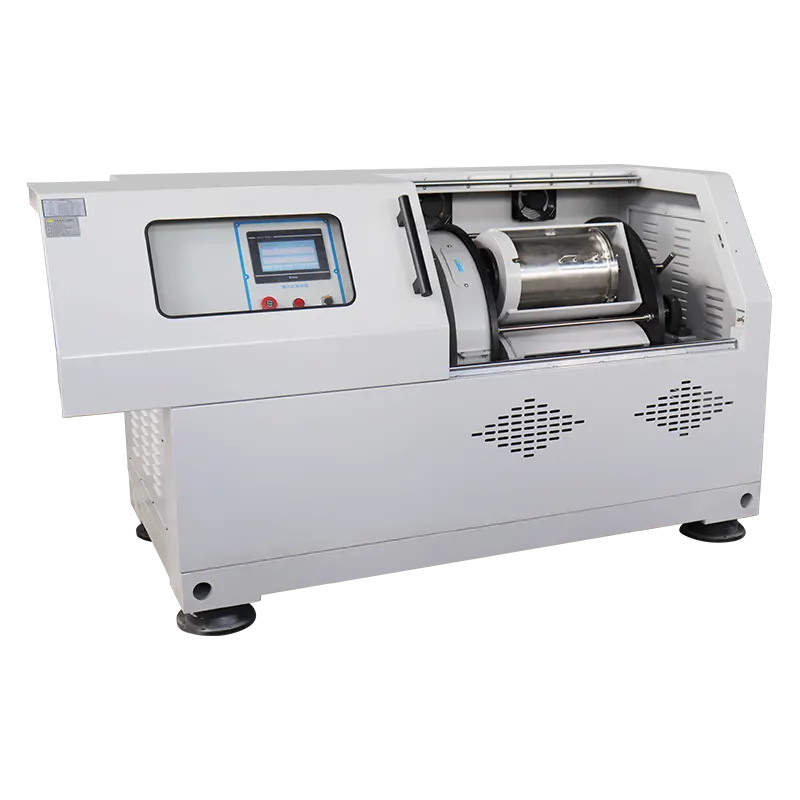

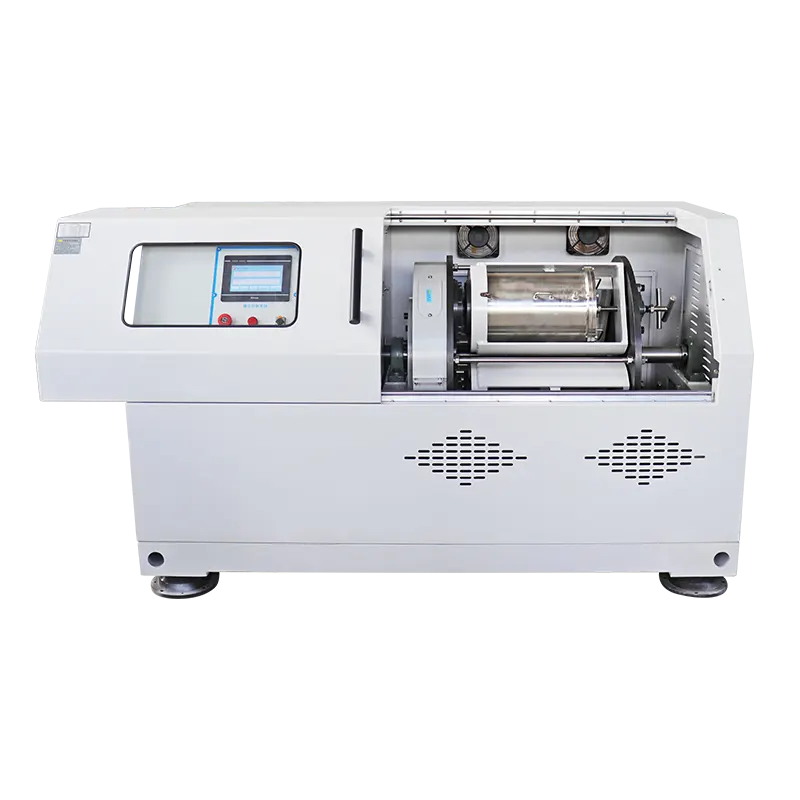

重型卧式行星式球磨机采用双盘两端支撑托架结构，设备稳定性、抗负荷能力均得到有效提升，解决了轻型卧式行星球磨机仅限于轻负载使用的局限。重型卧式行星式球磨机主要适用于用户中试或小批量研磨生产。

重型卧式球磨机

卧式行星式球磨机

行星式球磨机

产品用途

重型卧式行星式球磨机广泛应用于地质、矿产、冶金、电子、建材、陶瓷、化工、轻工、医药、环保等部门，适用于电子陶瓷、结构陶瓷、磁性材料、钴酸锂、锰酸锂、催化剂、荧光粉、长余辉发光粉、稀土抛光粉、电子玻璃粉、燃料电池、氧化锌压敏电阻、压电陶瓷、纳米材料、圆片陶瓷电容、MLCC、热敏电阻（PTC、NTC）、ZnO压敏电阻、介质陶瓷、氧化铝陶瓷、氧化锆陶瓷、荧光粉、氧化锌粉料、氧化钴粉料、Ni-Zn铁氧体、Mn-Zn铁氧体等产品的生产领域。

产品特点

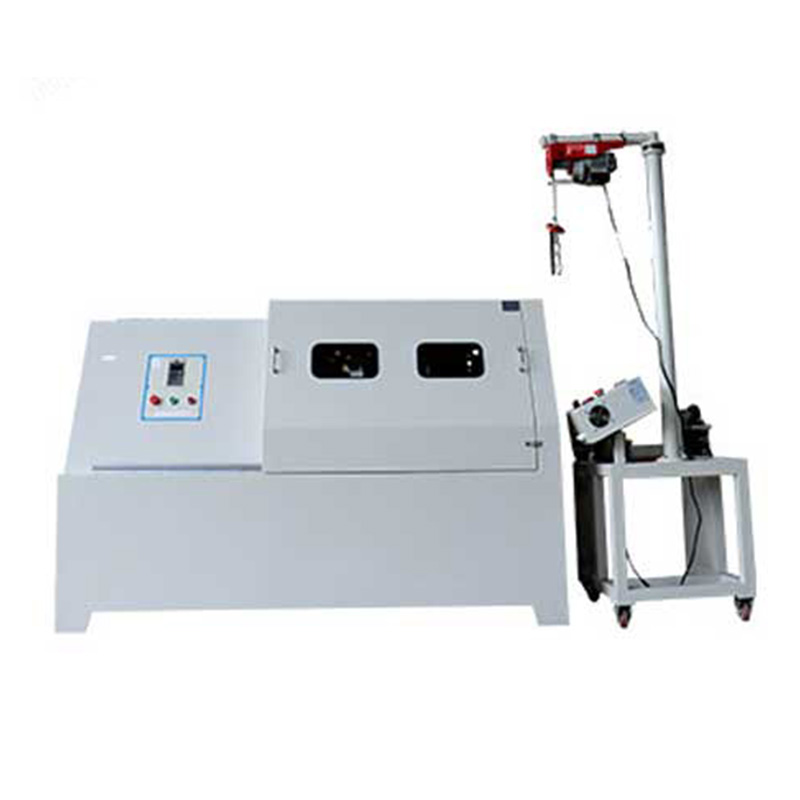

设备外壳专业的外观设计及工业造型，采用加厚钢板焊接成型加工工艺，强度高、耐冲击、抗形变，大气稳重；机加零件材料严格热处理工序，采用数控加工工艺，传动齿轮选用特殊材料精密齿轮，确保设备高速运行时平稳、安全、低噪；设备设计刹车锁止功能，确保吊罐、装罐及锁罐操作安全可靠；配套吊装及倒料装置两者采用一体化集成设计，倒料装置融入振筛出料技术，操作简捷，实现快速取罐、卸料、装罐，提升生产效率，采用微电脑触控屏，操作方便，界面简单直观，可实现正反转交替控制，有定时和断电记忆功能。

技术参数

型号	拖动比 (rpm)	磨罐自转转速 (mm)	磨罐座内径 (mm)	电机功率	磨罐公转直径 (mm)	外形尺寸 (mm)	净重量 (kg)
WXQM-(2-6)	0.134	0~670	134	0.75KW	Φ234	700×560×530	96
WXQM-(2-6)(H)	0.134	0~670	134	1.5KW	Φ234	1220×620×810	266
WXQM-(8-12)	0.116	0~580	162	1.5KW	Φ275	1360×670×920	380
WXQM-16	0.096	0~480	182	3KW	Φ385	1640×840×1040	470
WXQM-20	0.086	0~430	200	4KW	Φ385	1640×840×1040	730
WXQM-40	0.086	0~430	250	5.5KW	Φ430	1780×860×1070	790
WXQM-60	0.062	0~310(1:1.5)	275	7.5KW	Φ490	1980×1050×1220	1070
WXQM-100	0.058	0~290(1:1.5)	328	11kW	Φ578	2110×1150×1370	1210

工作原理

重型卧式球磨机通过水平筒体的旋转驱动研磨介质和物料运动：

筒体旋转：电机经减速机带动筒体绕水平轴旋转，筒内介质（钢球等）随筒壁上升至一定高度后自由下落。
研磨作用：下落的介质对物料产生冲击破碎，同时物料与介质间的摩擦及剪切作用进一步细化颗粒。
分级出料：物料经多仓隔板逐级研磨，最终通过卸料箅板排出，实现连续生产。

选型指南

产能需求
- 根据产量选择筒体容积，小型生产可选50L-500L，大型工业线推荐1000L以上（如5000L级设备）。
物料特性
- 高硬度物料需搭配高耐磨内衬（如锰钢或氧化锆）及大尺寸研磨介质。
- 湿法研磨需选用防腐蚀材质筒体及密封设计。
能耗与维护
- 优先选择滚动轴承配置及变频调速机型，以降低能耗并提高控制精度。
- 定期检查内衬磨损及润滑系统，确保设备长期稳定运行。
特殊需求
- 需超细粉体（≤1μm）时，建议搭配强制搅拌系统或反向旋转装置以增强研磨效率。
- 对洁净度要求高的行业（如医药、食品），需选择全不锈钢结构及无污染内衬。
